Современные системы распределения энергии низкого напряжения, особенно для регенеративных применений, становятся все более компактными, но при этом предъявляют высокие требования к встроенным компонентам.
Новая серия «NRX» отвечает этим повышенным требованиям благодаря новым материалам и модифицированной конструкции. Два компактных размера облегчают компоновку распределительных панелей. Модульная конструкция и общий набор аксессуаров обеспечивают простую интеграцию. «Серия NRX» предлагает высокую степень функциональности и коммуникационных возможностей с впечатляющей производительностью.
Особенности
Преимущества:
- Благодаря современной технологии автоматическоие выключатели снижают стоимость системы распределения
- Высококачественный многофункциональный блок управления (тип Р) с большим графическим дисплеем облегчает настройку и контроль параметров и состояния выключателя
- Коммуникация по шинам Modbus, Profibus, Ethernet и INCOM
- Разработка и внедрение упрощены за счет сокращения до двух типоразмеров
- Гибкое и простое подключение с помощью универсальных силовых адаптеров и соответсвующих опций подключения
Основные области применения:
- Защита систем и кабельных линий
- Защита электродвигателей
- Защита трансформаторов
- Защита генераторов
При выборе подходящего блока защиты выключатели оптимизированы для этих областей применения и могут включать в себя дополнительные функции как в стандартном исполнении, так и в качестве опций.
Расцепитель PXR
Расцепители нового поколения Power Xpert Release (PXR) обладают множеством преимуществ:
- Профессиональное тестирование и дистанционная настройка функций с помощью бесплатного программного обеспечения через стандартный USB-порт
- Графический дисплей с улучшеным разрешением встроен во все расцепители для большей информативности
- Улучшенная защита → дополнительные настройки и расширенный диапазон
- Улучшенная диагностика с дополнительной индикацией состояния контактной системы и временем наработки выключателя
- Улучшенное измерение → 1% от показаний
- Оптимизированная избирательность → ZSI (зонная логическая селективность) встроен во все типы
- Настраиваемая защита от замыкания на землю: Предупреждение или отключение, ВКЛ. или ВЫКЛ., tg или I²t
- Постоянная индикация состояния ZSI, состояния батареи и In
- Встроенный внутрь расцепителя коммуникационный Modbus RTU
- Опция связи через два порта при использовании дополнительного модуля CAM
- Всегда доступно 3 программируемых реле для дополнительной сигнализации
- Защита паролем
- QR-код для упрощения идентификации и дополнительной информации
Характеристики
IZMX16:
Номинальный ток 630 - 1600А
Номинальное напряжение до 690В
Отключающая способность 42кА(B); 50кА(N); 65кА(H)
Количество полюсов 3 или 4
Размеры стационарного исполнения:
Ширина 210/279
Высота 338
Глубина 184
Размеры выдвижного исполнения:
Ширина 254/324
Высота 360
Глубина 289
IZMX40:
Номинальный ток 800 - 4000А
Номинальное напряжение до 690В
Отключающая способность 66кА(B); 85кА(N); 105кА(H)
Количество полюсов 3 или 4
Размеры стационарного исполнения:
Ширина 430/545
Высота 398
Глубина 298
Размеры выдвижного исполнения:
Ширина 425/540
Высота 456
Глубина 367
Функции
Система ARMS
Наши автоматические выключатели опционально могут быть оборудованы новой запатентованной системой ARMS (Arcflash Reduction Maintenance System™). В случае возникновения дуги расцепитель отключается мгновенно и быстро. Разрыв происходит даже быстрее, чем при срабатывании по короткому замыканию без задержки. Эта функция может быть активирована непосредственно на автоматическом выключателе или с помощью внешнего переключателя, например, когда обслуживающий персонал входит в опасную зону. Специальная конфигурация проводов не требуется.

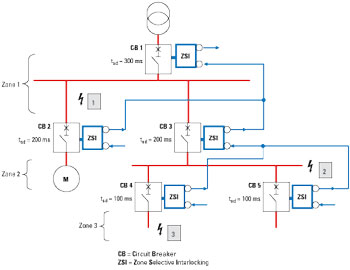

Зонная селективность - более точное и быстрое отключение
Зонная логическая селективность: Выключатели соединены между собой специальной сигнальной линией. В случае аварии сигнальная линия обеспечивает немедленное отключение только того выключателя, который непосредственно установлен перед точкой возникновения короткого замикания.
В отличие от селективности по времени, в каждой точке радиальной сети обеспечивается мгновенное отключение. Таким образом, энергия, которая развивается (I2xt) и вызванная ей тепловая и динамическая нагрузка на систему сводится к минимуму. Зонная селективность гарантирует, что только выключатели, расположенные непосредственно перед точкой короткого замыкания, будут отключены. Таким образом, это позволяет остальной части системы оставаться в рабочем состоянии, а простои сводятся к минимуму.
Системная диагностика:
- Светодиоды причины отключения
- Индикация величины тока срабатывания
- Контакты удаленной сигнализации
- Программируемые сигнальные контакты
Коммуникация:
- Modbus
- PROFIBUS DP
- Ethernet
Дополнительные функции:
- Журнал срабатываний
- Электронный счетчик операций
- Система тестирования
- Система уменьшения дуги при обслуживании ARMS
- Захват формы сигнала.
Программное обеспечение
Программное обеспечение PXPM позволяет считывать информацию и проводить тестирование автоматических выключателей IZMX с расцепителями PXR
Преимущества и особенности программного обеспечения PXPM:
- Тестирование вторичным током, не требуется дополнительного испытательного оборудования!
- Помощник по настройке и эксплуатации
- Настройка токов при испытании
- Возможность тестирования с отключением или без
- Возможность сохранять, настраивать и печатать отчеты об испытаниях с отметкой даты/времени
- Поиск неисправностей и диагностика (захват формы сигнала)
- Графический интерфейс
- Сохранение уставок и настроек
Загрузить программное обеспечение PowerXpert Protection Manager
-
