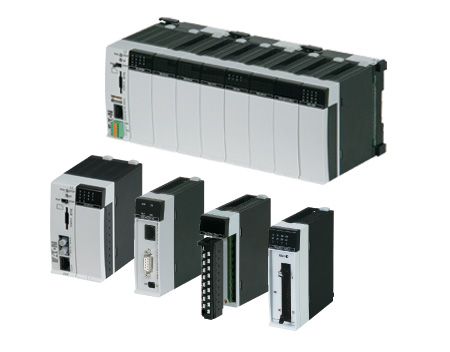

Модульный программируемый контроллер XC



Модульный программируемый логический контроллер XC... характеризуется широким спектром возможных сфер применения со свободно масштабируемой структурой для встраивания. Таким образом, пользователь имеет возможность гибкого конструирования систем автоматизации в точном соответствии с необходимыми требованиями.

Доступ через Ethernet, например, абсолютно необходим во многих сферах применения - с одной стороны, для эффективной связи между собственно контроллерами в составе системы, и с другой - для обмена данными с системами управления главного уровня с помощью принятых стандартов связи, таких, как ОРС.

XC100

Модульная система управления, оптимизируемая по размеру. Возможность локального расширения до 15 модулей ввода-вывода. Соединение через интегрированную полевую шину CANopen (мастер). Интерфейс Ethernet для программирования и связи с системами верхнего уровня. OPC-сервер дополнительно упрощает соединение со типовыми приложениями OPC-клиентов. В случае комбинирования с текстовым дисплеем XV101-..., контроллеры XC101..-XV трансформируются в ЧМИ-ПЛК с текстовым дисплеем.

Программирование по международным стандартам на языках МЭК61131-3 в xSoft-CoDeSys.









Характеристики устройства
Входы/выходы 8 дискретных входов
6 дискретных выходов
Карта памяти MMC
Расширение до 15 модулей XIOC
Интегрированная шина CANopen (500 кбит/с)
OPC-сервер
Интерфейсы связи RS232
XC-CPU101-C64K-8DI-6DO
Программная память 64 Кб
Память данных 64 Кб
XC-CPU101-C128K-8DI-6DO
Программная память 128 Кб
Память данных 128 Кб
XC-CPU101-C256K-8DI-6DO
Программная память 256 Кб
Память данных 256 Кб

XC200

XC200 XC600

Программируемый контроллер XC200 серии XControl — ПЛК с RISC-процессором высокой производительности (0,05 ms/K) и со встроенными интерфейсами Ethernet 10/100 , CANopen, RS232 и USB.

XC200 имеет 8 дискретных входов и 6 дискретных выходов. Два входа могут использоваться для обработки прерываний, два других могут использоваться в качестве счётчика или шифратора приращений сигналов до 50 кГц. Контроллер XC200 может иметь до 15 модулей локального расширения XIOC. Применяются модули для различных типов входных/выходных сигналов, а также коммуникационные и технологические. Возможность использования дополнительных карт памяти MMC позволяет записывать значительные объёмы рецептурных, производственных и прочих данных.

Некоторые модификации, в обозначении которых присутствует -XV, имеют встроенный WEB-сервер, так что многие задачи визуализации можно решать без дополнительного специального программного обеспечения, используя обычный WEB-браузер. Система программирования контроллеров xControl — easySoft CoDeSys, кроме обычных возможностей, предоставляет также возможность отработки программ в режиме имитации и включает в себя средства визуализации. Созданное графическое представление процесса может загружаться в контроллер и в дальнейшем просматриваться на компьютерах, находящихся в той же сети Ethernet, с помощью браузера.

XC-CPU-201   XC-CPU-201-XV > 0.15 мс
XC-CPU-202-XV > 0.025 мс
XC-CPU-201 идеален там, где необходимы высокоскоростные циклы и широкие возможности связи. XC200 Эффективный специализированный Веб-сервер XC200 для удобства удалённого доступа.

Встроенный Веб-сервер осуществляет доступ к ПЛК посредством стандартных Веб-браузеров. Создание Веб-страниц осуществляется в CoDeSys. Знание специального ПО для Веб-дизайна не обязательно.
Технические характеристики XC-CPU-201
Входы/выходы 8 дискретных входов
6 дискретных выходов
Карта памяти
SD
Расширяемость
До 15 модулей XIOC
Встроенная полевая шина
CANopen (1 Мбод)
OPC-сервер да
Другие интерфейсы
RS232, USB, Ethernet
XC-CPU201-EC256K-8DI-6DO
Программная память
Память данных

512 кБ
256 кБ
XC-CPU201-EC512K-8DI-6DO
Программная память
Память данных

2048 кБ
512 кБ
Технические характеристики XC-CPU-201-XV, XC-CPU-202-XV
Входы/выходы 8 дискретных входов
6 дискретных выходов
Карта памяти
SD
Расширяемость
До 15 модулей XIOC
Встроенная полевая шина
CANopen (1 Мбод)
OPC-сервер
Встроенный Веб-сервер
да
да
Другие интерфейсы
RS232, USB, Ethernet
XC-CPU201-EC256K-8DI-6DO-XV
Программная память
Память данных

512 кБ
256 кБ
XC-CPU201-EC512K-8DI-6DO-XV
Программная память
Память данных

2 МБ
512 кБ
XC-CPU202-EC4M-8DI-6DO-XV
Программная память
Память данных

4 МБ
512 кБ

Модули расширения XI/OC

XI/OC expansion modules XI/OC - модули локального расширения для прямого подключения ко всем ПЛК XC100/200. До 15 модулей, выбираемых из широкого диапазона дискретных, аналоговых и специальных функций, могут напрямую подключаться к каждому контроллеру.

Компактное исполнение
В постранстве 30 мм шириной и 100 мм высотой/глубиной, Вы можете подключить до 32 входов/выходов. Это экономит место в щитах управления и позволяет Вам разрабатывать компактные решения по автоматизации.

Выбор типа подключения
Все клеммники могут быть с винтовыми или пружинными зажимами. Это упрощает подключение проводов и позволяет осуществлять быструю замену модулей.

Модули дискретного ввода/вывода

Технические характеристики: модули дискретного ввода/вывода
XIOC-8DI 8 входов 24 В DC
XIOC-16DI 16 входов 24 В DC
XIOC-32DI 32 входа 24 В DC
XIOC-8DO 8 выходов 24 В DC
XIOC-16 DO(-S) 16 выходов 24 В DC
XIOC-32DO 32 выхода 24 В DC
XIOC-12DO-R 12 выходов, реле
XIOC-16DX 4 – 16 входов 24 В DC
0 – 12 выходов 24 В DC

Технические характеристики: модули аналогового ввода/вывода
  XIOC 8AI-U1 8 входов 0 – 10 В
XIOC 8AI-U2 8 входов +/-10 В
XIOC 8AI-I2 8 входов 4 – 20 мА
XIOC-2AO-U2 2 выхода +/-10 В
XIOC-4AO-U1 4 выхода 0 – 10 В
XIOC-4AO-U2 4 выхода +/-10 В
XIOC 2AO-U1-2AO-I2 2 выхода 0 – 10 В
2 выхода 4 – 20 мА
XIOC 2AI-1AO-U1-I1 2 входа 0 – 10 В или 0 – 20 мА
1 выход 0 – 10 В или 0 – 20 мА
XIOC 4AI-2AO-U1-I1 4 входа 0 – 10 В или 0 – 20 мА
2 выхода 0 – 10 В или 0 – 20 мА
XIOC 4T-PT 4 температурных входа
PT100/1000
XIOC 4AI-T 4 входа под термопары типов: K, J, B, N, E, R, T

Технологические модули

Технические характеристики: технологические модули
XIOC 1CNT-100KHZ 1 счётчик – 100 кГц 24 В DC,
2 дискретных выхода (гальванически разязаны)
XIOC 2CNT-100KHZ 2 счётчика – 100 кГц, 24 В DC
4 дискретных выхода (гальванически развязаны)
XIOC-2CNT-2AO-INC 2 счётчика – 400 кГц, 5 В DC
2 аналоговых выхода, +/-10 В

Модули связи

Технические характеристики: модули связи
Zähllermodule XIOC-SER 1 последовательный интерфейс RS 232C, 485, 422
Suconet-K ведомый
Modbus ведущий, ведомый
XIOC-TC1 1 последовательный интерфейс RS 232C, 485, 422
Режимы работы: Modbus ведущий, ведомый, SUCOM-A, DNP3 протоколы.
XIOC-NET-SK-M Suconet-K ведущий
XIOC-NET-DP-M
XIOC-NET-DP-S
PROFIBUS-DP ведущий
PROFIBUS-DP ведомый

xSoft-CoDeSys – программирование по международным стандартам

easySoft-Codesys programming system CoDeSys - программное обеспечение, разработанное 3S для промышленных ПЛК, совместимое с международным стандартом МЭК 61131-3.

Языки программирования:

  • Список инструкций (IL) и структурированный текст (ST);
  • Диаграммы функциональных блоков (FBD);
  • Свободно определяемые графические функциональные блоки/непрерывная функциональная графика (CFC);
  • Лестничные диаграммы (LD);
  • Последовательные функциональные схемы (SFC).

Программное обеспечение CoDeSys предоставляет широкий диапазон возможностей программирования, тестирования и ввода в эксплуатацию модульных ПЛК XC100/200 с целью: снижение стоимости при помощи сокращения времени разработки, диагностики и ввода в эксплуатацию.

Характеристики

XC100

  • Карта памяти: SD
  • Встроенные интерфейсы: CANopen (1 MBaud)
  • OPC сервер
  • Дополнительные интерфейсы: RS 232
  • XC-CPU101-C-64K-8DI-6DO
    Память программы: 128 кБайт
    Память данных: 128 кБайт
  • XC-CPU101-C-256K-8DI-6DO
    Память программы: 256 кБайт
    Память данных: 256 кБайт

XC200

  • Карта памяти: SD/MMC
  • Возможность расширения до 15 модулей входов/выходов
  • Встроенные интерфейсы: CANopen (1 MBaud)
  • OPC сервер
  • Дополнительные интерфейсы: RS 232, USB, Ethernet
  • XC-CPU201-EC256K-8DI-6DO/-XV
    Память программы: 512 кБайт
    Память данных: 256 кБайт
  • XC-CPU201-EC512K-8DI-6DO/-XV
    Память программы: 2048 кБайт
    Память данных: 512 кБайт

Особенности

XC100
Модульный ПЛК серии XC100 это мощный контроллер для систем малого и среднего размера. Он имеет производительность 0,5мс на 1000 инструкций и интерфейсы RS232, CANopen и слот для модулей памяти MMC. XC100-FC - Модульный ПЛК серии XC100 со встроенным CANopen интерфейсом, который использует оптическую технологию, поэтому данное устройство возможно использовать в условиях сильных электромагнитных полей.

XC200
Модульный ПЛК серии XC200 имеет 32 разрядный RISK процессор с производительностью 0,05мс на 1000 инструкций. XC200 имеет широкие коммуникационные возможности. Кроме интерфейса RS232, имеется интерфейс CANopen для подключения устройств, работающих в этой сети, а также встроенный Ethernet, который может использоваться в качестве интерфейса для программирования и для эффективной передачи данных между ПЛК и другим оборудованием. Имеющийся интерфейс USB можно использовать для переноса данных и архивов с помощью широко используемых USB модулей памяти.
